量子效率 产品中心 · 光束质量分析仪

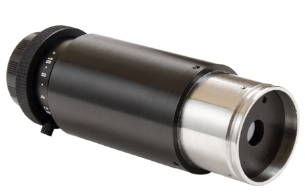

用于DataRay光束分析相机的紫外荧光再成像转换器。紫外光束照射到定制的薄水晶面板上，该面板在可见光中可以发出荧光，这种晶体荧光被重新成像到相机上。
产品型号：
产品参数 |
|
孔径（mm） | BSF08: 6.4 x 4.8 |
OAL x 直径.（mm) | BSF08: 89 x 35 |
配置 | 轴向气缸（Axial cylinder） |
主要选项和应用 | C crystal: 193 nm |
λnm波段 | C crystal: 110 – 225 |
192、248、308nm时的相对响应 | C crystal: 22, 0.17, 0.03 |
饱和度mJ/cm²@ 192、248、308nm | C crystal: 400, N/A, N/A |
衰减时间 | C crystal: 3 – 5 µs |
紫外转换器晶体选项：
晶体 | 初级应用 | λnm波段 | 相对反应 | 饱和度 mJ/cm 2 | 衰减时间（微秒） | 最大重复率（千分之一） | ||||
193nm | 248nm | 308nm | 193nm | 248nm | 308nm | |||||
C | 193nm | 110-255 | 22 | 0.17 | 0.03 | 400 | X | X | 3-5 | 20-30 |
G | 宽λ，低通量 | 1-400 | 480 | 480 | 112 | 10 | 10 | 50 | 0.5 | 200 |
P | λ<350,高通量，快速 | 110-350 | 48 | 15 | 1 | 30 | 30 | 50 | 5 | 20 |
R | 宽λ，高通量，慢速 | 110-532 | 100 | 8 | 0.18 | 50 | 400 | 400 | 3000 | 0.03 |
紫外转换器型号：
光圈/晶体/传感器尺寸 | 光圈毫米 | 晶体FOV | 配置 | OAL毫米 | 直径毫米 | 相机格式 |
BSF 08*12 | 8 | 4.8*6.4 | 轴向气缸 | 82 | 35 | 1/2” |
BSF 08*23 | 93 | 2/3” | ||||
BSF 08*LCM | 5.6*5.6 | 99 | 1” | |||
BSF 12*12 | 12 | 7.2 x 9.6 | 103 | 1/2” | ||
BSF 12*23 | 112 | 2/3” | ||||
BSF 12*LCM | 8.4 x 8.4 | 140 | 1” | |||
BSF 23*12 | 23 | 13.8 x 18.4 | 123 | 1/2” | ||
BSF 23*23 | 108 | 2/3” | ||||
BSF 23*LCM | 16.3 x 16.3 | 122 | 1” | |||
BSF 47*12，23，LCM | 47 | 33.2 x 33.2 | 125 | 75 | 1/2”,2/3”,1” |
与紫外线转换器一起使用的相机型号：
模式 | S-WCD-LCM4 | S-WCD-UCD23 | S-WCD-UCD12 | S-WCD-UHR | S-WCD-XHR |
格式 | 1” | 2/3” | 1/2” | 1/2” | 1/2” |
最小光束 | 55um | 65um | 46um | 52um | 32um |
最佳分辨率 | 2.0um | 2.0um | 2.0um | 2.0um | 2.0um |
CW/pulsed | CW/脉冲 | CW/脉冲 | CW/脉冲 | CW | CW |
紫外线转换器配件：
| |
RA-10 | 直角棱镜紫外线分光器（最大8毫米光束）。 |
RA-20 | 直角棱镜紫外线分光器（最大15毫米光束）。 |
ETCM-3 | 带3个试管的C-mount试管组（3个50毫米试管和转接环） |
